时间:2019-06-11 点击量:56

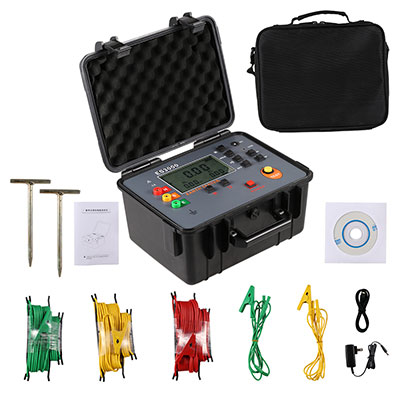

上海天皋电气科技有限公司生产销售的TG3001接地电阻土壤电阻率测试仪|防雷检测设备又名接地电阻土壤电阻率测试仪、四线接地电阻测试仪、精密接地电阻测试仪等是检验测量接地电阻常用仪表的常用仪表,电阻测量范围:0.01Ω~30.00kΩ,接地电压范围:0.01~100.0V,同时存储500组数据。TG3001接地电阻土壤电阻率测试仪采用了超大LCD灰白屏背光显示和微处理机技术,满足二、三、四线测试电阻和土壤电阻率要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。
一、量程及精度
测量功能 | 测量范围 | 精度 | 分辨率 |
接地电阻 (R) | 0.00Ω~30.00Ω | ±2%rdg±5dgt (注1) | 0.01Ω |
30.0Ω~300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω~3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ~30.00kΩ | ±2%rdg±3dgt | 10Ω | |
土壤电阻率 (ρ)
| 0.00Ωm~99.99Ωm | ρ=2πaR (注2) | 0.01Ωm |
100.0Ωm~999.9Ωm | 0.1Ωm | ||
1000Ωm~9999Ωm | 1Ωm | ||
10.00kΩm~99.99kΩm | 10Ωm | ||
100.0kΩm~999.9kΩm | 100Ωm | ||
1000kΩm~9999kΩm | 1kΩm | ||
接地电压 | AC 0.00~100.0V | ±2%rdg±3dgt | 0.01V |
注:1. 基准条件:Rh Rs<100Ω时的精度。
工作条件:Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ
2.取决于R的测量精度而定,π=3.14, a:1 m~100m;
二、土壤电阻率测试方法:
土壤电阻率ρ是决定接地体接地电阻的重要因数。不同性质的土壤,固然有不同的土壤电阻率,就是同一种土壤,由于温度和含水量等不同,土壤电阻率也会随之发生显著的变化。因此,为了在进行接地装置设计时有正确的依据,使所设计的接地装置更能符合实际工作的需要,必须进行土壤电阻率的测量。长
土壤电阻率用四极法(温纳法)进行测量。
根据公式ρ=2πaR(Ωm)计算土壤电阻率ρ,单位为Ωm,其中:
a——电极间距
R——S-ES电极间土壤的电阻
四极法(温纳法):按说明书连接测试线,注意辅助接地棒间的间距及埋入深度,分别将H、S、ES、E辅助接地棒呈一直线深埋入大地,将接地测试线(红、黄、绿、黑)从仪表的H、S、ES、E接口开始对应连接到被测H、S、ES、E辅助接地棒上。
辅助接地棒的间距设置:连接好测试线后,开机按功能按键ρ,进入土壤电阻率测试模式,长按“SET”键(超过3秒)进入辅助接地棒的间距设置,短按“ ”键移动光标,按“ ”或“ ”键改变当前数字大小(a值范围:1m~100m),再长按“SET”键(超过3秒)保存设定的a值,并返回土壤电阻率测试模式。
设定完a值后,在土壤电阻率测试模式下,按“TEST”键开始测试,并倒计数显示测试进度,完成测试后显示稳定的土壤电阻率值。
上海 天皋电气科技有限公司提供接地电阻土壤电阻率测试仪|防雷检测设备套装、乙级防雷检测设备、防雷检测仪器设备套装、接地电阻土壤电阻率测试仪,欢迎您的咨询选购!
